喷漆废气处理设备选型配置与常见工艺路线对比分析

喷漆废气处理设备是涂装行业废气治理的核心环节。喷漆工序产生的废气成分复杂，既有漆雾颗粒物，也有甲苯、二甲苯、酯类、酮类等挥发性有机物，处理难度比单一成分的有机废气大不少。不少企业在选型时只关注风机风量和过滤层级，忽略了漆雾特性和废气浓度波动，结果设备投用后不是排放超标就是滤材频繁更换。本文从喷漆废气的产生特点、主流处理工艺、设备选型参数和运行维护四个方面做一次系统梳理，帮助企业在方案设计阶段少走弯路。

一、喷漆废气的来源与污染物特征

喷漆作业中废气的产生来源主要有三块：喷枪雾化过程中飞散的漆雾颗粒、涂料及稀释剂挥发出的有机溶剂蒸汽、以及流平和烘干阶段持续散发的VOCs。其中漆雾颗粒的粒径分布在5~50μm之间，粘性较大，如果不经过预处理直接进入后续净化设备，会迅速堵塞活性炭或催化剂表面。

从污染物成分看，油性涂料挥发物以甲苯、二甲苯、醋酸丁酯、丁酮为主，水性涂料虽然VOCs含量低很多，但仍含有醇类、醚类等水溶性有机物。还有一点容易被忽略：喷漆废气的浓度是间歇性波动的。喷枪一开浓度骤升，停喷后慢慢衰减。这对设备选型和控制策略的影响不小。

风量方面，中小型喷漆房的排风量通常在5000~30000m³/h之间，大型流水线喷漆室的排风量可达50000m³/h以上。废气浓度一般在100~800mg/m³的范围，属于中低浓度大风量废气，这个特征决定了后续处理工艺不能只走单一路线。

二、主流处理工艺路线对比

目前行业内喷漆废气处理常用的工艺组合有以下几种：

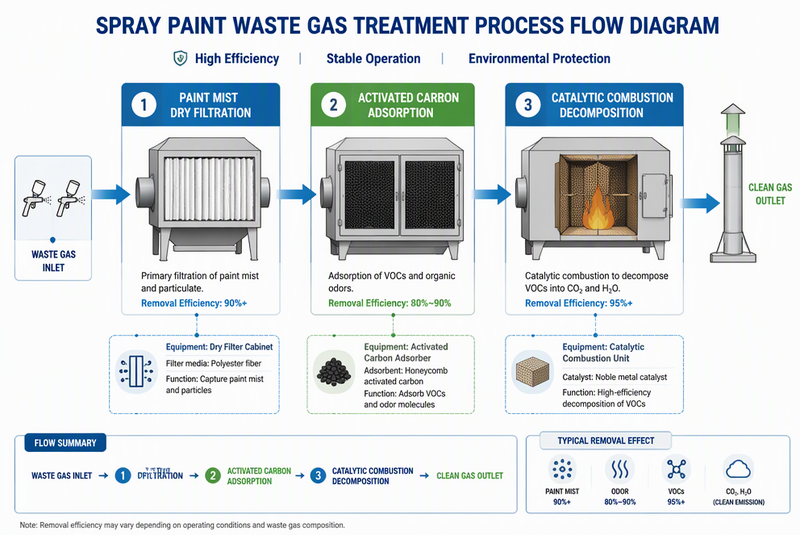

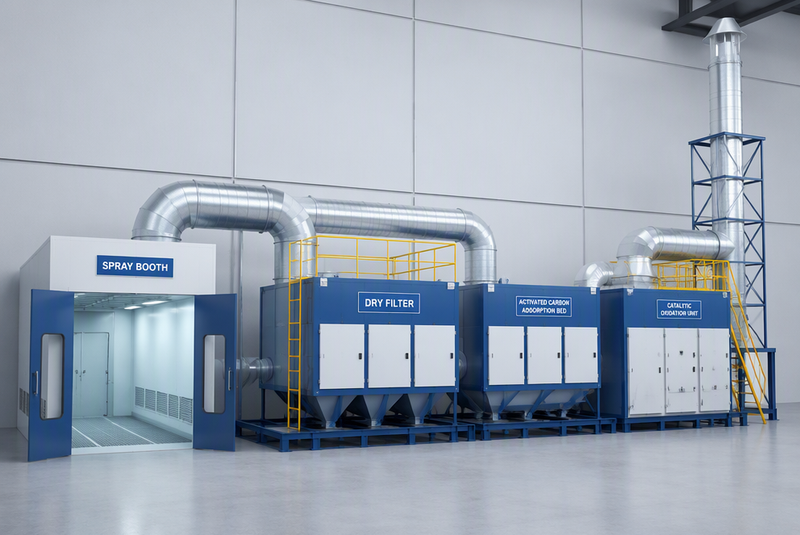

干式漆雾过滤+活性炭吸附+催化燃烧。这是应用最广泛的组合方案。前段干式过滤通常用纸质漆雾过滤纸或玻璃纤维棉拦截漆雾颗粒，去除率能达到90%以上。中段活性炭吸附有机溶剂，后段配置RCO催化燃烧或CO热力氧化装置对脱附后的浓缩废气做高温分解。优点是处理效率稳定，能适应浓度波动；缺点是活性炭需要定期更换，运行成本中耗材占比较大。

水帘柜+喷淋塔+UV光解/低温等离子。水帘柜在喷漆台面做一级漆雾拦截，喷淋塔进一步洗去残留颗粒物和水溶性有机物，后段用UV光解或低温等离子做氧化分解。这种路线投资成本低，但UV光解和等离子对高浓度VOCs的处理效率有限，适合小风量、低浓度的喷漆工况。

沸石转轮浓缩+RTO蓄热焚烧。针对大风量低浓度的喷漆废气，先用沸石转轮将VOCs浓缩10~20倍，浓缩后的小风量废气进入RTO做高温焚烧。这种方式净化效率可达95%以上，但设备投资较大，适合年产规模较大的涂装线。

三、设备选型的关键参数

处理风量是选型的个参数。建议根据喷漆室截面尺寸和截面风速计算实际所需风量，截面风速一般取0.3~0.5m/s。风量选小了抽风效果不够，漆雾外溢；选大了不仅增加运行能耗，还会稀释废气浓度，降低后续吸附效率。工程设计中通常在计算值基础上留10%~15%余量。

过滤系统配置要分层次。初效过滤用漆雾过滤纸，容尘量大、阻力低，捕捉大颗粒漆雾；中效过滤用袋式或折叠式过滤器，精度F7~F8级，去除5μm以上颗粒。过滤段前后建议安装压差传感器，阻力超过初始值2倍时发出更换提示，避免因滤材堵塞导致系统失效。

活性炭吸附段的设计要考虑废气浓度和连续工作时间。蜂窝状活性炭的动态吸附量一般在200~300mg/g之间，设计吸附床体积时需要根据废气浓度和设计再生周期反推。如果采用在线脱附催化燃烧方案，吸附床通常做2~3个交替使用，一个吸附一个脱附，保证系统连续运行。

风机选型方面，离心风机的风压要克服整个系统的阻力损失，包括过滤段（200~800Pa）、吸附床（800~1500Pa）和管道阻力。配置变频器可以根据实际工况调节风量，在非喷漆时段降低风机转速，能节省不少电费。

四、运行维护中的常见问题

漆雾粘附是干式过滤系统最头疼的问题。高粘性的漆雾颗粒附着在滤材表面后逐渐板结，阻力上升很快。解决办法是在喷漆台面做好水帘或水洗预拦截，减少进入干式过滤段的漆雾量。定期检查和更换过滤纸也是基本工作，一般7~15天更换一次，具体周期看喷漆量和漆种而定。

活性炭吸附床吸附饱和后需要及时脱附再生。怎么判断吸附快到头了？看吸附床出口的废气浓度变化。出口浓度开始往上走，说明穿透点已到。催化燃烧脱附时要注意脱附温度和脱附风量的匹配，温度不够脱附不彻底，温度过高容易引发活性炭着火，一般控制在100~120℃之间。

冬季运行要关注保温措施。北方地区冬季气温低，废气在管道内冷凝会导致管壁积液和腐蚀。建议对主管道做保温处理，喷淋系统加装电伴热，循环水保持10℃以上。

五、选型建议与成本考量

中小规模喷漆房（风量30000m³/h以下），干式过滤+活性炭吸附+催化燃烧是比较经济实用的方案。设备投资在15~40万区间，运行费用主要是活性炭更换和电费，年运行成本约3~8万。

大规模涂装线（风量50000m³/h以上），沸石转轮+RTO的方案虽然初始投资高（80~150万），但净化效率稳定、维护频次低、运行能耗经过热回收后也可控，从全生命周期来看性价比不错。

不管选哪种方案，核心原则是根据实际工况参数选型。废气成分、浓度范围、风量大小、排放标准要求，四个维度确认清楚后再匹配工艺路线。选型参数算准确，设备投用后稳定达标才有保障。
