活性炭吸附设备在工业废气治理中的选型配置与运行维护指南

活性炭吸附设备是工业有机废气（VOCs）治理中应用广泛的工艺之一。依靠活性炭发达的孔隙结构和高比表面积，对废气中的有机溶剂分子进行物理吸附，净化效率可达90%以上。本文从吸附原理、设备类型、选型参数、运行维护和组合工艺五个方面做系统梳理，帮助企业在废气治理方案设计阶段做出合理选择。

一、活性炭吸附的基本原理

活性炭吸附有机废气的核心在于其内部发达的微孔结构。1克活性炭的比表面积通常在500~1500m²之间，相当于一个网球场的大小。当含有VOCs的废气穿过活性炭填充层时，有机溶剂分子在范德华力作用下被截留在微孔内，净化后的气体穿过吸附床排出。

吸附过程分为两个阶段：稳态吸附期和穿透期。稳态期内活性炭表面有足够的空位捕获有机分子，出口浓度保持在较低水平。随着吸附量逐渐接近饱和，出口浓度开始上升，这个拐点叫做穿透点。到达穿透点后需要及时对活性炭进行脱附再生或更换，否则排放浓度会快速攀升。

影响吸附效果的因素主要有四个：废气温度、相对湿度、有机物浓度和气体停留时间。温度升高会降低吸附容量，一般要求进气温度不超过40℃。湿度高于60%时水分子会竞争吸附位，对亲水性有机物的影响尤为明显。停留时间建议不低于0.5秒，保证有机分子有足够时间与活性炭接触。

二、活性炭吸附设备的类型与结构

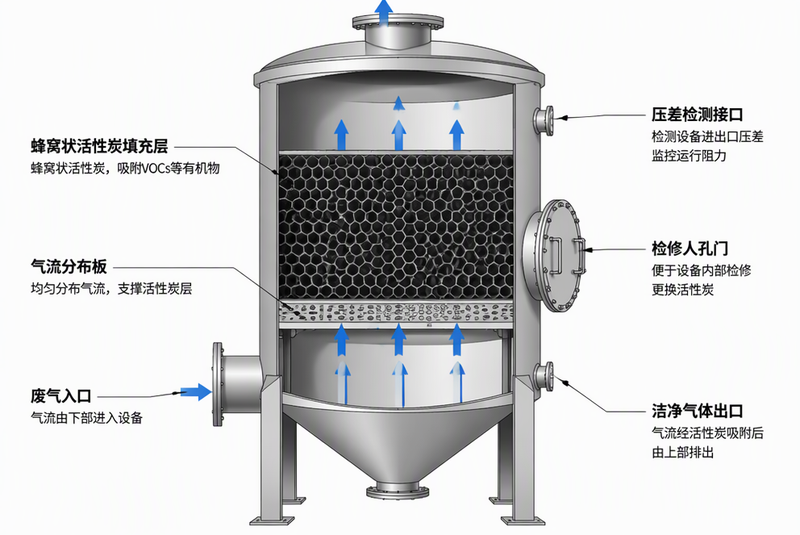

工业上常用的活性炭吸附设备主要有三种形式。固定床吸附器是最经典的结构，箱体内部分为多层格子，活性炭颗粒或蜂窝块码放在孔板上方，废气从下往上或从一侧穿过炭层。结构简单、维护方便，适合间歇排放工况，缺点是吸附和脱附不能同时进行，通常配置2~3个吸附床交替运行。

移动床吸附器中活性炭从顶部缓慢下移，废气从底部逆流上升，饱和炭从底部排出进入脱附环节，新炭从顶部补充，实现连续运行，但对活性炭机械强度要求较高。蜂窝状活性炭吸附装置使用整体压制的蜂窝活性炭模块，孔道密度高、气流阻力小，适合大风量低浓度废气场景，在印刷、喷涂等行业应用较多。

三、设备选型的关键参数

风量是选型的首要参数。根据车间排风罩的捕集风速和管道截面积计算实际处理风量，一般在此基础上留15%~20%余量。风量偏小抽风效果不够，废气无组织扩散；风量偏大不仅增加能耗，还会缩短活性炭的吸附周期。

活性炭装填量决定有效吸附容量。颗粒活性炭对常见有机溶剂的动态吸附容量约为自身重量的10%~25%，蜂窝炭略低。比如处理3000m³/h、浓度200mg/m³的甲苯废气，设计吸附周期8小时，需要的活性炭装填量大约在200~300公斤。

气体流速和床层厚度影响吸附效率。建议空床流速控制在0.2~0.4m/s，床层厚度不小于300mm。流速过快会导致气流分布不均出现沟流，床层太薄则接触时间不够容易提前穿透。压降方面，颗粒炭床运行压降一般800~1500Pa，蜂窝炭床约300~500Pa，选型时要把吸附床压降、管道阻力和过滤段压降加在一起计算系统总压降。

四、运行维护中的常见问题与对策

活性炭吸附饱和是最常见的运行问题。判断饱和的方法有两种：一是监测吸附床出口浓度，超过进口浓度20%即可判定穿透；二是安装压差传感器，压差上升但出口浓度未升时说明炭层堵塞而非饱和，需要反吹清洗而非更换。日常管理中建议建立运行台账，记录每次更换和脱附的时间、活性炭量、废气浓度等数据，逐步摸清设备的实际吸附周期。

高温高湿环境影响吸附性能。南方梅雨季节湿度持续偏高，活性炭吸水后吸附容量明显下降，对策是在吸附床前端配置除湿或冷凝预处理段，把进气温度降到40℃以下、湿度控制在60%以内。脱附再生方面，热氮气脱附利用120~150℃的热氮气吹扫饱和活性炭，将有机物带出后进入冷凝回收系统；蒸汽脱附用120℃左右水蒸汽吹扫，投资成本较低但产生废水需要处理。

活性炭经过多次脱附后吸附容量会逐渐衰减，一般脱附3~5次后需要更换新炭。更换下来的废活性炭属于危险废物，必须交由有危废处理资质的单位处置。

五、活性炭吸附与其他工艺的组合应用

单独使用活性炭吸附往往无法应对复杂工况，实际工程中多采用组合工艺。活性炭吸附+催化燃烧是处理中低浓度有机废气的常见方案，活性炭负责浓缩和缓冲，脱附后的高浓度废气进入RCO催化燃烧装置做高温分解，整体净化效率可达95%以上。

前面配置预处理段是延长活性炭寿命的有效做法。干式过滤或喷淋塔先去除颗粒物和漆雾，再进入活性炭床吸附。没有预处理段的系统，活性炭表面很快被颗粒物覆盖，更换频率成倍增加。对于含氯含硫的特殊有机废气，脱附产生的浓缩气体需要经过碱液喷淋中和再进入燃烧装置，避免二次污染。

活性炭吸附设备在工业废气治理中扮演着重要角色。选型时把废气参数算准确、把工艺组合搭配合理，运行中做好监测和维护，设备才能长期稳定达标运行。希望本文的梳理对企业的废气治理方案设计有所参考。
