RTO蓄热式热氧化设备工作原理与选型配置指南

RTO蓄热式热氧化技术是目前工业有机废气（VOCs）治理领域净化效率较高、运行相对稳定的工艺路线之一。相比传统的直接燃烧和催化氧化方式，RTO通过蓄热陶瓷体回收燃烧热量，能够在较低运行成本下将废气中的有机物氧化分解为二氧化碳和水。本文从氧化原理、设备结构、选型参数、运行维护和组合工艺五个方面进行梳理，帮助企业在废气治理方案设计时做出合理判断。

一、RTO蓄热式热氧化的基本原理

蓄热式热氧化的核心思路是把有机废气加热到760℃以上，使其中的烃类物质与氧气发生氧化反应，生成二氧化碳和水蒸气。区别于普通燃烧炉直接烧掉热量，RTO在排气端设置了蓄热陶瓷填充层，高温废气穿过陶瓷床时将热量传递给陶瓷，当下一股冷废气进入时陶瓷再释放热量对其进行预热，如此交替运行实现热量循环利用，热回收率通常可达95%以上。

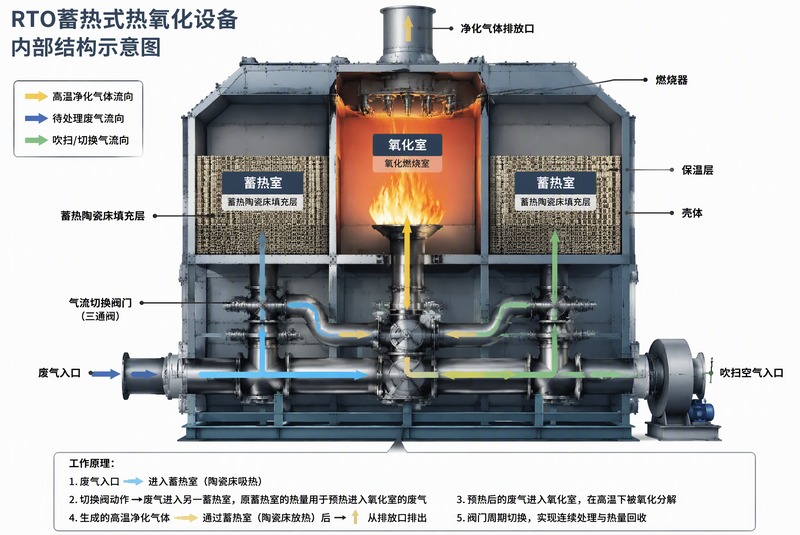

一个完整的RTO运行周期包括三个阶段。进气阶段，待处理废气从底部进入蓄热室A，被预先加热到接近燃烧温度后进入氧化室，有机物在高温下氧化分解。切换阶段，阀门切换气流方向，净化后的高温气体改为从蓄热室B排出，陶瓷填料吸热升温。吹扫阶段，少量净化气吹扫残留废气管路中的未处理气体，避免短路排放。三室RTO通过阀门时序控制实现连续进气，净化效率一般在99%以上。

影响RTO处理效果的关键因素有三个：氧化温度、停留时间和湍流混合程度。温度低于760℃时部分有机物无法完全分解，常见苯系物需要800℃以上才能充分氧化。停留时间建议不低于1秒，保证有机分子有足够反应时间。湍流混合确保废气与氧气充分接触，避免出现局部缺氧区域导致燃烧不彻底。

二、RTO设备的结构类型与适用场景

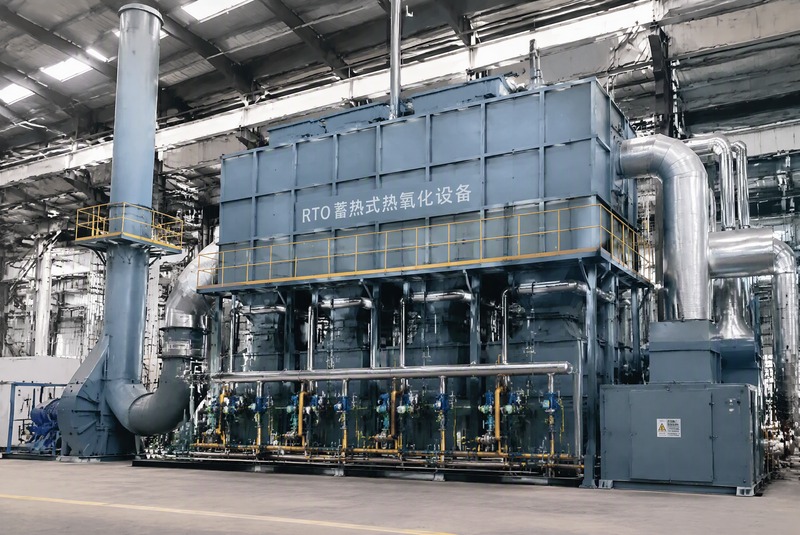

市场上常见的RTO主要有三室结构和旋转阀结构两种形式。三室RTO是应用最广泛的经典设计，三个蓄热室轮流进行进气、排气和吹扫，适合连续排放、风量在5000~50000m³/h的工况。优点是运行稳定、阀门维护方便，缺点是设备体积较大，占地面积相对较多。

旋转阀RTO用一只旋转分配阀替代多个切换蝶阀，蓄热床被划分为多个扇形区域连续交替工作。相比三室结构，旋转阀RTO切换频率更高、气流波动更小，适合对压力波动敏感的工艺场合。处理风量范围在1000~30000m³/h之间，占地面积比三室结构节省约30%。不足之处在于旋转阀密封圈属于易损件，对维护精度要求较高。

从适用浓度来看，RTO适合处理中高浓度有机废气，进气浓度建议在2000mg/m³以上时运行经济性较好。浓度过低时氧化释放热量不足，需要补充天然气维持炉温，运行成本会明显上升。如果废气浓度偏低，可以先采用沸石转轮浓缩将废气浓缩后再进入RTO处理，两者组合是目前低浓度大风量VOCs治理的主流路线之一。

三、设备选型需要关注的参数

风量是选型的步。根据车间集气罩捕集风速和管道截面积核算实际处理风量，在此基础上预留15%~20%余量。风量选小了抽风效果不够，车间有异味溢出；选大了不仅增加投资和能耗，还可能拉低废气浓度使RTO无法自持燃烧。

废气成分和浓度直接决定炉温设定和运行模式。不同有机物的氧化分解温度差异较大，比如甲苯在760℃左右即可完全分解，而部分含氯有机物需要850℃以上。设计时需要拿到废气检测报告，确认主要污染物成分和浓度范围，以此设定氧化室温度、停留时间和过剩空气系数。对于含硫、含氯废气，高温氧化会产生腐蚀性气体，炉体材质和后续管道需要选用316L不锈钢或更耐腐蚀的合金材料。

蓄热陶瓷的换热面积和填充量影响热回收效率。常见的蓄热陶瓷有蜂窝陶瓷和散装陶瓷球两种。蜂窝陶瓷开孔率高、气流阻力小，压降约2000~3000Pa，适合大风量场合。陶瓷球填料虽然换热面积大但阻力偏高，压降在4000~6000Pa。选型时要把蓄热床压降、管道阻力和烟囱抽力合并计算系统总压降，据此选择引风机风压。

安全配置方面不能省。RTO炉膛需要设置防爆泄压板、火焰阻火器和高温紧急排放阀。废气进气管路安装浓度检测仪，有机物浓度超过爆炸下限25%时自动启动稀释风阀，把废气浓度拉到安全范围。这些配置虽然增加投资，但直接关系到设备和人员安全。

四、运行维护中的常见问题与对策

蓄热陶瓷堵塞是RTO运行中最头疼的问题之一。废气中含有漆雾、油雾或粉尘时，这些杂质会在高温下碳化结块附着在陶瓷孔道表面，导致压降持续上升。解决办法是在RTO前端加装干式过滤箱或水洗塔进行预处理，定期更换过滤棉。如果陶瓷已经堵塞不严重，可以升温到850℃进行高温烘烤再生；堵塞严重时需要清出更换。

阀门密封泄漏会导致处理效率下降。三室RTO的切换蝶阀每分钟动作数次，密封圈磨损后会出现串气，使部分未处理废气直接进入排气侧。日常巡检时留意氧化室温度和排气浓度的变化趋势，如果浓度异常上升而温度正常，多半是阀门密封出了问题。建议每年安排一次阀门拆检和密封圈更换。

天然气消耗量是运行成本的大头。设备选型合理、工况匹配良好的情况下，废气浓度达到一定数值后RTO可以依靠有机物氧化放热维持炉温，几乎不需要补充天然气。如果发现天然气消耗持续偏高，需要检查废气浓度是否过低、蓄热陶瓷是否老化导致换热效率下降，或者炉体保温层是否有破损漏热的地方。

五、RTO与其他工艺的组合应用

实际工程中，RTO很少单独使用，多数情况下需要和前置工艺配合。对于含尘含油的喷漆废气，先经过水幕漆雾过滤器去除漆渣和颗粒物，再经过干式过滤后进入RTO。对于大风量低浓度废气，沸石转轮浓缩+RTO组合方案可以将浓度提升5~15倍后再进入RTO处理，使设备尺寸缩小、天然气消耗大幅降低。

对于含酸碱成分的废气，高温氧化后会产生酸性气体，需要在RTO后端加装碱液喷淋塔进行中和处理。对于含有硅氧烷的废气（如某些硅胶生产工序），氧化后产生的二氧化硅会沉积在陶瓷和管道内壁，这种情况建议在预处理段增加冷凝除硅环节。

企业在选择RTO方案时，建议先做废气检测，拿到准确的成分和浓度数据，再由专业环保公司根据实际工况做方案设计。设备投入只是一次性成本，后续十几年的天然气费、维护费和耗材更换费才是长期开支，选型时务必把全生命周期运行成本纳入考量，而不是只看初始报价。
